8051内核MCU CC2541主要特性与优势介绍

发布日期:2017.09.24     浏览次数:204

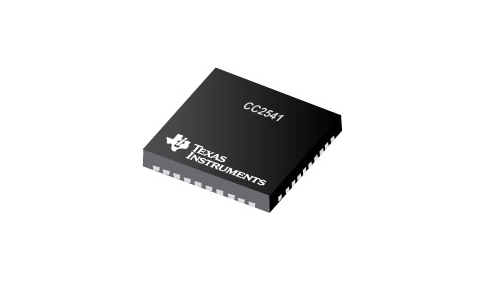

   随着创新使用案例及产品的推广,蓝牙 4.0 技术正向新的市场领域不断扩展。早在2012年,德州仪器(TI)就推出了CC2541 蓝牙 (Bluetooth) 低功耗系统单芯片 (SoC),这是一款高度集成的无线微控制器(MCU)。简单来说,TI CC2541 简化并加快了蓝牙低功耗应用的开发。


CC2541 开发套件可以说为开发人员开启了蓝牙低功耗传感器应用之门。因为,开发人员即使不具备传感器应用方面的 RF 硬件知识或嵌入式软件编程技能的情况下,也可开展研发工作。该套件提供6款传感器,可实现标签跟踪、恒温器、气象站、防盗报警、远程控制以及其它能够通过消费者的智能电话加以控制的应用。



TI CC2541 支持更长的电池使用寿命,仅用单一硬币型电池,便可运作超过一年的低功耗传感器产品。该组件在0 dBm时传送电流为18.2 mA;使用 TI TPS62730 降压转换器 (CR2032 硬币型电池) 时,电池电流低至 14mA (降低 20%)。另外,CC2541提供高达 99 dB 的链路预算,以及与其它 2.4 GHz 装置的良好共存性。



CC2541CC2540区别在哪里?

    TI CC2541蓝牙低功耗片上系统(SoC),充分满足消费类医疗、运动健身、安全、娱乐以及家庭自动化对蓝牙智能传感器的应用需求。当输出功率为1MW时,该SoC在确保稳健RF性能的同时,功耗比前代CC2540 SoC降低33%

简单来讲就是:

CC2541功耗低,价格低一点,有I2C

CC2540功耗高一点,当然也就信号强一点,有USB

  值得一说的是,CC2541 CC2540 接脚对接脚兼容,这有助制造商透过简易移植现有设计来充分发挥省电优势。此外,CC2541 进一步简化蓝牙智能传感器应用的设计,缩短开发时间。





TI CC2541 主要特性


射频
2.4-GHz 符合低能耗规范和私有的 RF 片载系统
支持 250-kbps,500-kbps,1-Mbps,2-Mbps 的数据速率
出色的链路预算,不使用外部前段而支持长距离应用
高达 0 dBm 的可编程输出功率
出色的接收器灵敏度 (1 Mbps 时为 –94 dBm),可选择性,和阻挡性能
适合于针对符合世界范围内的无线电频率调节系统: ETSI EN 300 328 和 EN 300 440 2 类 (欧洲),FCC CFR47 15 部分(美国),和 ARIB STD-T66 (日本)


布局
极少的外部组件
提供参考设计
6-mm × 6-mm 方形扁平无引脚 (QFN)-40 封装
与 CC2540 引脚兼容 (当不使用 USB 或者 I2C 时)


低功率
工作模式 RX 低至: 17.9 mA
工作模式 TX (0 dBm): 18.2 mA
功率模式 1 (4-μs 唤醒): 270 μA
功率模式 2 (睡眠定时器打开): 1 μA
功率模式 3 (外部中断): 0.5 μA
宽泛的电源电压范围 (2 V–3.6 V)


工作模式下 TPS62730 兼容低功率
RX 低至: 14.7 mA (3-V 电源)
TX (0 dBm):14.3 mA(3V 电源)


微控制器
具有代码预取功能的高性能和低功率 8051 微控制器内核
系统内可编程闪存,128 或者 256 KB
在所有功率模式下具有保持功能的 8-KB RAM
支持硬件调试
扩展基带自动化,包括自动确认和地址解码
所有功率模式中对所有相关寄存器的保持


外设
功能强大的 5 通道直接内存访问 (DMA)
通用定时器 (1 个 16 位,2 个 8 位)
红外 (IR) 生成电路
具有捕捉功能的 32-kHz 睡眠定时器
精确数字接收到的数字信号强度指示器 (RSSI) 支持
电池监视器和温度传感器
含 8 通道和可配置分辨率的 12 位模数转换器 (ADC)
高级加密标准 (AES) 安全协处理器
2 个功能强大的支持几个串行协议的通用异步接收发器 (UART)
23 个通用 I/O 引脚
(21 × 4 mA,2 × 20 mA)
I2C 接口
2 个具有 LED 驱动功能的 I/O 引脚
安全装置定时器
集成的高性能比较器


开发工具
CC2541 评估模块工具包 (CC2541EMK)
CC2541 小型开发工具包 (CC2541DK-MINI)
SmartRF? 软件
提供 IAR 嵌入式 Workbench?




TI CC2541 蓝牙低功耗组件提供全面的系统解决方案2.4 GHz CC2541 SoC、免专利费 TI 协议栈、配置文件软件、样片应用、开发套件、技术文档与支持。



利用高灵活单芯片集成解决方案简化设计:

单个 6 毫米 x 6 毫米器件提供控制器、主机与应用;

应用可直接写入 CC2541,能够同时支持模拟与数字外设;

基于闪存:固件可现场更新,片上能够保存持久性数据;

TI CC2540 蓝牙低功耗 SoC CC253x ZigBee? RF4CE 解决方案引脚兼容;

支持蓝牙 4.0 版以及 250Kbps500Kbps1Mbps 2Mbps 的专有模式;

该业经验证、稳健可靠的蓝牙技术建立在 CC2540 的成功基础之上。

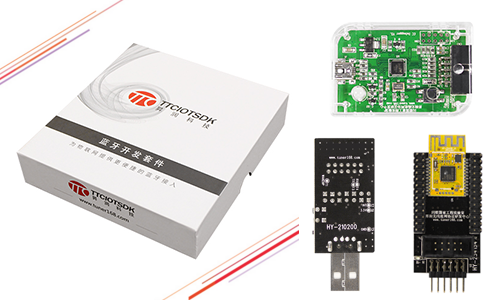

基于TI CC2541 SDK开发套件

      TTC CC2541 SDK是由昇润科技针对TICC2541芯片开发提供的快速开发工具。旨在让开发人员不再需要将大量精力放在蓝牙调试方面,只需将精力放在对CC2541芯片功能的应用开发上。


      TTC CC2541 SDK提供了蓝牙参数设置、蓝牙数据收发、蓝牙状态处理等API,同时也提供了测试程序,开发人员无需再设计测试程序。使用TTC CC2541 SDK能适配我司提供的TTC-BLE 软件,方便调试数据收发,并且支持数据加密解密功能,能极大的缩短产品的开发周期。


一、性能参数

产品配件:开发目标板(Core CC2541X1 ;串口调试助手 X1 CC-Debugger调试器 X1 JTAG调试电缆 X1 Mini USB线 X1

芯片平台:CC2541TI

封装尺寸:6*621GPIO

主控芯片应用程序代码空间:140KB(可用)

协议栈版本:蓝牙4.0

传输距离:30

工作电压:2.0-3.6V DC


二、TTC SDK行业典型应用

应用领域:运动、医疗和健康护理、智能家居、家电、安全 、移动电话配件、室内定位等。

应用举例:电子秤和电子烟,血压计和血糖计,胎压监测和心率监测,智能灯、智能门锁、智能窗帘等。


  物联网和可穿戴设备无疑已成为现在新兴应用市场最热的亮点,这也是 BLE 重要的应用场景,预计未来全球物联网连接数将会是万亿级的时代。目前已经出现的无线连接技术,大多通过蓝牙、Wi-FiZigBee等短距离通信技术承载,而蓝牙技术是无线连接的重要纽带,也是最流行的无线技术。
