浅谈心率监测仪蓝牙解决方案
发布日期:2017.11.30 浏览次数:230
低功耗蓝牙带来的热潮,影响着智能设备的兴起与创新,并向着物联网领域延伸。我们知道,现在移动设备上使用的蓝牙大多是低功耗蓝牙,低功耗蓝牙(BLE)相较于传统蓝牙除了低功耗特性外,最重要的特点有三个:稳定性、安全性、兼容性。
低功耗蓝牙工作在2.4GHz ISM频段,采用跳频技术与GFSK调制技术,广播频段均避开Wi-Fi频段,确保不受Wi-Fi信号影响。BLE具有40个频段(从2400MHz~2480MHz,间隔大小为2MHz的40个频段),其中只有3个广播频段,37个连接频段,大大缩短设备建立连接的时间,又能保证的数据的鲁棒性。
低功耗蓝牙的出现带来低功耗的同时也增加了蓝牙的开发难度,为了减小蓝牙的开发难度,昇润科技基于TI CC2640R2F MCU芯片开发的一款低功耗、高性能,支持二次开发的蓝牙4.2模块:HY-40R204P。
*一、产品特征*

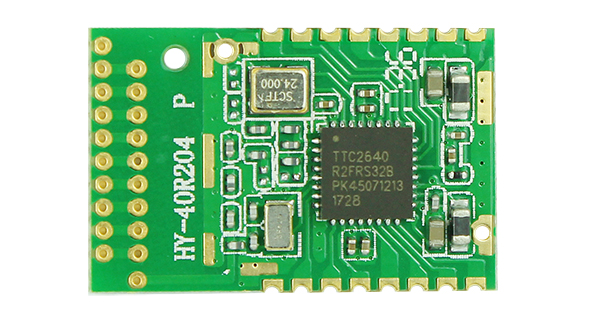

支持蓝牙5的HY-40R204P蓝牙4.2 BLE模块
产品型号:HY-40R204P
已过认证:BQB / FCC / IC / RED / ROHS / REACH
调制模式:GFSK
无线标准:蓝牙4.2 BLE 协议,支持蓝牙5
天线类型:PCB天线
尺寸:17.9*11.59*2.0/2.6(带屏蔽罩)mm
脚位数:16 PIN(10个GPIO)
通讯接口:UART/SPI
传输距离:120米
频率范围:2402-2480MHZ(2.4G ISM频段)
发射功率:-21-+5dBm(用户可通过软件编程设定)
接收灵敏度:-97dBm(典型值)
工作电压:2.4-3.6V(DC)
角色类型(需出厂设定):从机/主机
工作模式(需出厂设定):从机模式/主机模式/广播模式(Beacon)
单链接特性:最大传输速率12K/S(需手机蓝牙4.2及以上)
多链接特性:能同时被4个主机连接,模块不能同时往4个主机发送数据,需要选择通道。
*二、HY-40R204P在心率监测仪器上的应用*

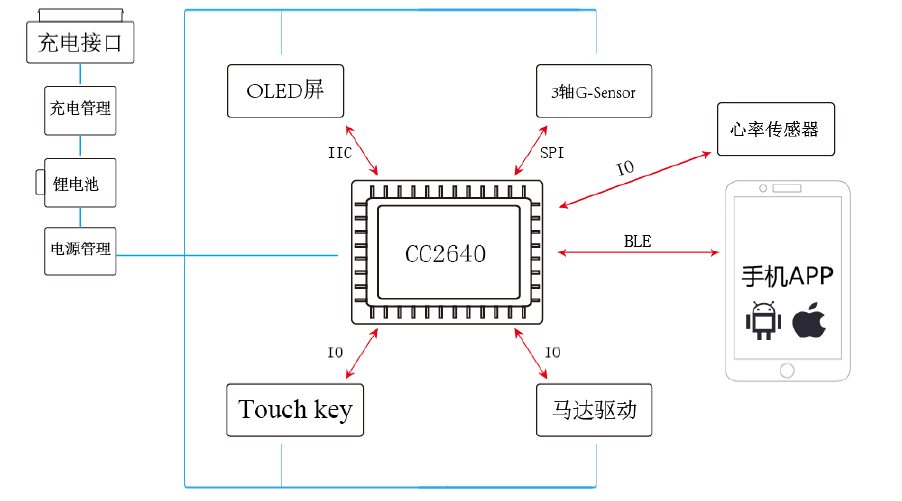

蓝牙心率仪即是在原有心率仪的基础上,增加低功耗蓝牙透传模块,通过串口通信,实现心率仪器与智能手机的蓝牙连接记录心率各参数值,为用户提供分析、评估。如此简单的就可以为您的设备增加上了蓝牙传输功能,是否觉得不可思议呢?
HY-40R204P蓝牙模块内置完整的蓝牙4.2(BLE:Bluetooth Low Energy)标准协议,用户无需了解任何与无线协议有关的内容即可快速使用,可广泛应用于各类智能单品或者有实时性要求的场合,如智能家居、智能穿戴设备、移动支付、医疗电子设备、消费电子设备等应用。
HY-40R204P蓝牙模块不仅内置蓝牙4.2(BLE)协议并支持用户二次开发,还可实现主从多模式,实现多个设备间的信息交互。在通信过程中不仅考虑了数据的稳定传输,还能保证用户数据的安全保密,满足AES数据加密规范,确保您的数据不会被第三方识别和获取。
