蓝牙4.2模块 HY-40R204P 特性介绍及电子烟应用解决方案

发布日期：2017.12.04     浏览次数：229

低功耗蓝牙（BLE）是物联网的一个关键技术，对物联网应用具有颠覆性的意义，目前多数移动设备上使用的蓝牙就是低功耗蓝牙。昇润科技作为低功耗蓝牙模块和方案厂商，为帮助客户实现BLE，使产品更快应用在物联网环境中，推出了基于TI CC2640R2F开发的一款低功耗和小尺寸的BLE模块，支持4.2 BLE协议，还能支持蓝牙5（固件升级）的蓝牙模块——HY-40R204P。

HY-40R204P功能特点：

已过认证：BQB / FCC / IC / RED / ROHS / REACH

调制模式：GFSK

无线标准：蓝牙4.2 BLE 协议，支持蓝牙5

天线类型：PCB天线

尺寸：17.9*11.59*2.0/2.6（带屏蔽罩）mm

脚位数：16 PIN（10个GPIO）

通讯接口：UART/SPI

传输距离：120米

工作电压：2.4-3.6V（DC）

角色类型（需出厂设定）：从机/主机

工作模式（需出厂设定）：从机模式/主机模式/广播模式（Beacon）

单链接特性：最大传输速率12K/S（需手机蓝牙4.2及以上）

多链接特性：能同时被4个主机连接，模块不能同时往4个主机发送数据，需要选择通道。

HY-40R204P产品特性

HY-40R204P功耗：

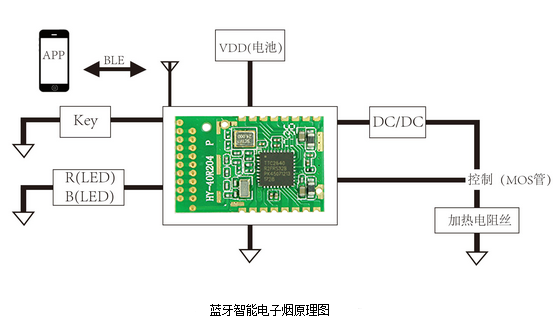

HY-40R204P在电子烟中的应用

HY-40R204P内置完整的无线协议栈，支持串口透明传输模式，用户无需进行繁琐的射频硬件设计或无线协议的开发即可快速使用，大幅减少研发投入，缩短产品的研发周期。

蓝牙智能电子烟是在原有电子烟的基础上，增加低功耗蓝牙透传模块，实现与手机蓝牙对接。通过智能手机APP可实现：

1.抽烟/戒烟计划：用户可自定义时间来设置抽烟次数（一旦超过次数，电子烟将无法点烟成功），进而达到想要戒烟的烟民们；

2.云端健康管控：将个人抽烟记录上传至云端服务器，获取健康管理建议；

3.记录抽烟历史：可以设置电子烟时间与手机时间同步，实时统计每次抽烟的数据并且将数据上传云端，对应可以看到个人抽烟习惯；

4.烟雾量控制功能：根据个人的抽烟喜好，随心设定电子烟烟雾量大小，烟油剂量；

5.电子烟屏幕显示与管理：可通过手机APP查询电子烟电量，并设置提醒数值，一旦电量不足将提醒充电，及清洁提醒；

6.安全加固功能：电子烟与手机连接都是独一无二的匹配，除非电子烟设备本人分析，不然其它第三方设备无法进行连接；

7.密保功能：顾名思义是密码设置和密码查询，保护个人隐私；

8.支持升级更新

HY-40R204P是一款高度集成的蓝牙4.2低功耗模块，专为无线2.4GHz ISM高速率传输设计，还可实现一主多从模式，实现多个设备间的信息交互。HY-40R204P模块能为各类电子产品、智能家居产品、汽车电子、工业医疗设备等提供快速升级蓝牙连接功能，使其更好的与智能移动设备相融合。

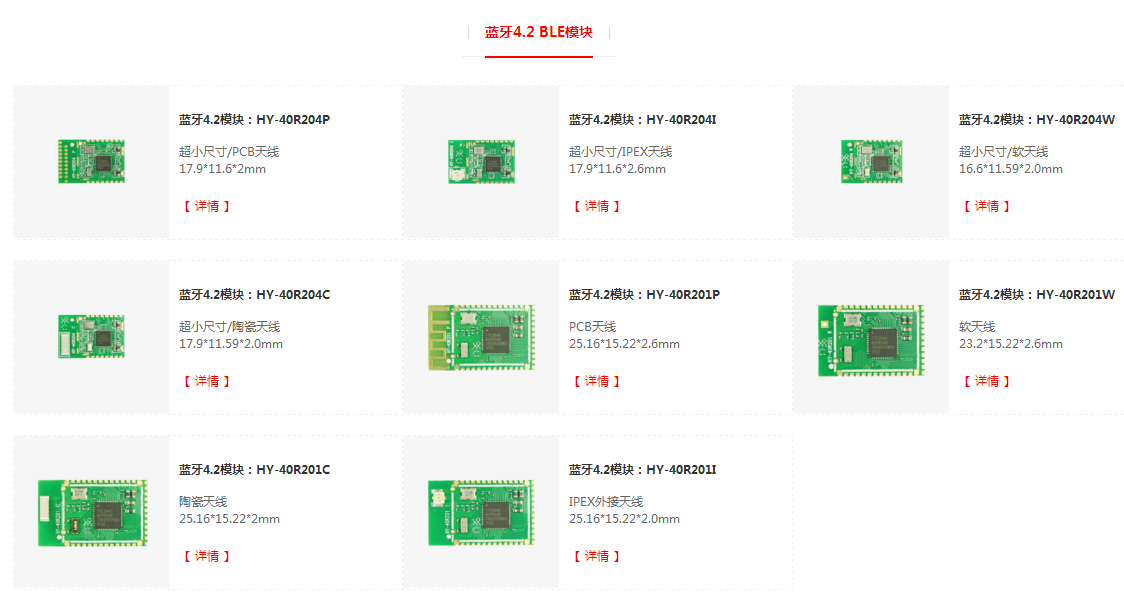

昇润科技 BLE 4.2 蓝牙模块（点击查看详细）

昇润科技 BLE 4.2 蓝牙模块基于TI MCU 芯片设计，支持蓝牙4.2 BLE 协议和蓝牙5。具有性能良好，功耗低，传输距离远，接收灵敏度高，封装小，支持UART/SPI通信接口等优点。产品能较好的嵌入客户产品运用中；同时满足客户对蓝牙产品的再次快速编程需求。
