一文介绍小体积陶瓷天线的蓝牙模块

发布日期：2017.12.29     浏览次数：309

近年来，随着无线通信技术步入人们生活，消费类电子产品日益普及，各种无线通信技术扮演越来越重要的角色，发挥越来越重要的作用，无线产品的市场也的得到进一步提高。而天线作为无线产品中不可或缺的一个关键器件，也得到进一步改进。在蓝牙产品中，天线与蓝牙模块的关系是相辅相成的，是一个除了系统芯片作为核心外，天线是另一个具备影响蓝牙模块传输特性的关键组件。

拿目前市面上蓝牙模块常见的陶瓷天线来说说。

陶瓷天线是一种适合蓝牙模块装置使用的小型化天线，是因为它采用的材质是陶瓷，所以叫做陶瓷天线。陶瓷天线分为块状陶瓷天线和多层陶瓷天线，块状天线是使用高温将整块陶瓷体一次烧结完成后，再将天线的金属部分印在陶瓷块表面上；而多层陶瓷天线采用低温共烧的方式，所以天线的金属导体可以根据设计需要印在每一层陶瓷介质层上，这样一来就有效的缩小了天线尺寸，还能达到隐藏天线的目的（注：由于陶瓷本身介电常数比PCB电路板的要高，所以使用陶瓷天线能有效的缩小天线的尺寸。而且在介电损耗方面，陶瓷介质也比pcb电路板的介电损失小，所以陶瓷天线比较适合用在低功耗蓝牙模块中）。

值得另外一说的是，在使用陶瓷天线时，要注意巴比伦电路的匹配问题，如果是用专用的集成电路，使用前最好先测试一下平衡电路与陶瓷天线的匹配情况，如果匹配的不好，也会影响陶瓷天线的效果。

昇润科技作为国内专业的蓝牙模块供应商，也推出了带陶瓷天线的蓝牙4.2模块：HY-40R204C。该模块是基于TI CC2640R2F 芯片制作，有32 bit ARM Cortex-M3 CPU，闪存和模拟数字外设，为无线传输应用提供低功耗，低成本的BLE解决方案。

功能特点

·支持主机模式，从机模式

·支持单链接，多链接两种版本

·同时支持桥接模式（串口透传），或者直接驱动模式（无需额外CPU）；直驱模式支持SPI/UART接口

·支持SPI/UART指令软件复位模块，获取MAC地址

·支持连接状态，广播状态提示脚/普通IO灵活配置

·多达24个双向可编程IO，外部中断引发输入检测，全低功耗运行

·极低功耗的待机模式

·支持APP/UART/SPI自由切换，TX功率/RX增益，调节不同的传输灵敏度以实现应用距离调节

·支持APP/UART/SPI自由开/关广播，实现真正的深度睡眠

·支持全IO读取/电平输出

·支持APP/UART/SPI命令清空数据缓存，拒绝接受数据

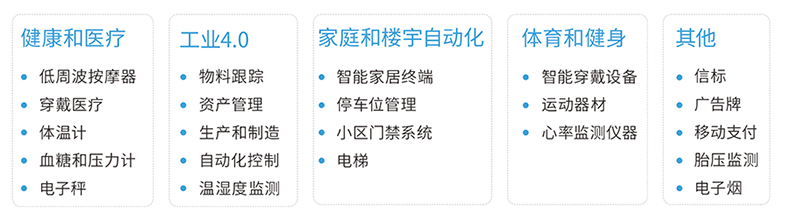

HY-40R204C模块应用比较广泛

1 健康和医疗：体温计、电子秤、低周波按摩器等

2 家庭和楼宇自动化：智能门锁、门禁、停车位管理等

3 体育和健身：智能穿戴、运动器材等

4、工业：物料跟踪、资产管理、自动化控制等

5、其它：胎压监测、电子烟等
