室内定位方案,蓝牙网关与蓝牙Beacon的区别及工作原理
发布日期:2018.01.22 浏览次数:174
从互联网到物联网,从室外定位到室内定位,蓝牙网关和蓝牙Beacon的应用是目前比较广泛的两个室内定位方案。不过也经常能看到有网友提问,蓝牙网关和蓝牙Beacon的室内定位方案有什么区别,今天笔者就为大家详细介绍下这两种基于蓝牙的室内定位方案。
1、定义

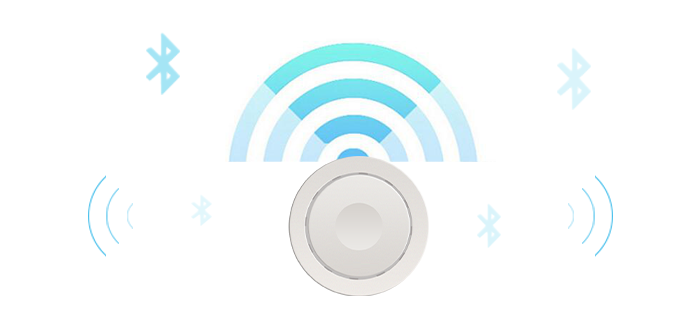

蓝牙网关是一个集成BLE低功耗蓝牙和WiFi的网关设备,BLE蓝牙与Wifi之间通过串口实现通信。而蓝牙Beacon是建立在低功耗蓝牙协议基础上的一种广播协议,同时它也是拥有这个协议的一款低功耗蓝牙设备(从机),但是它不能和任何低功耗蓝牙主机进行连接,通常是放在室内的某个固定位置,借此向周围进行连续性广播。
2、作用
蓝牙网关主要用于扫描蓝牙设备、iBeacon设备,然后实现远程云管理,例如:远程控制BLE蓝牙设备,接收BLE蓝牙设备发送的数据,并将其发送给服务器……
蓝牙Beacon 就是一个小型的信息基站,Beacon 技术做到的是通过 Bluetooth Smart 向通信覆盖范围内的移动设备捕捉和推送信息。主要应用在室内导航、人流分析、物品跟踪等。如在百货商场及时推送品牌促销信息,和餐饮设施的位置,或在博物馆向游客推送文物信息等。
3、工作原理
(1)蓝牙网关的工作原理

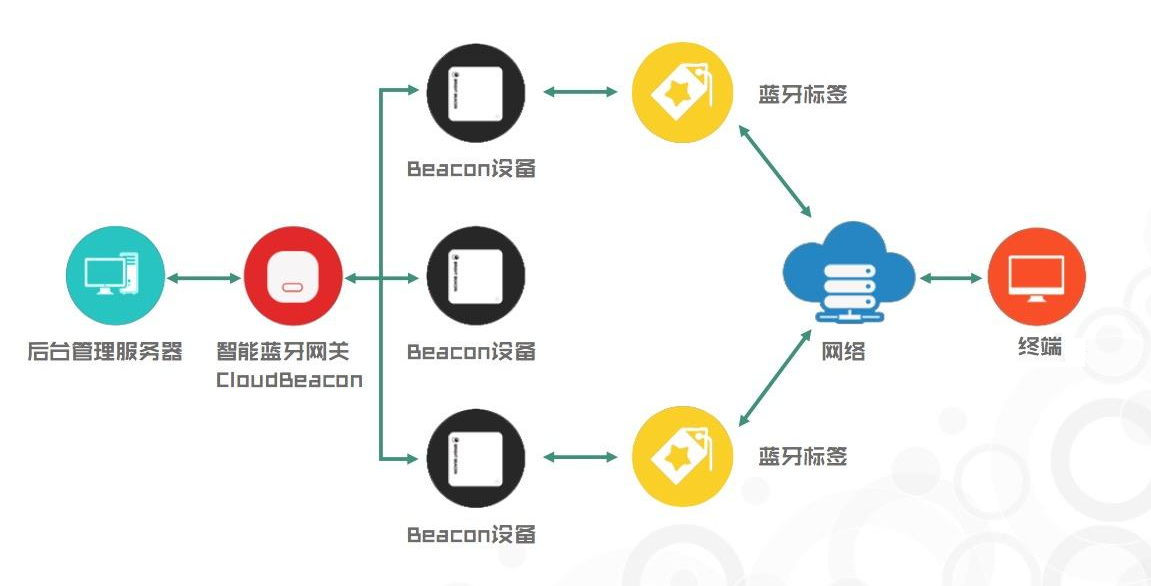

首先,当蓝牙设备进入某个蓝牙网关的范围,和蓝牙网关的蓝牙部分进行连接,并传输当前数据;然后,蓝牙网关的蓝牙部分接收到数据,和WiFi模块通过串口连接并传输数据;其次,蓝牙网关WiFi部分通过无线路由器将数据上传到服务器,并对当前的情况进行控制修改;最后,服务器经过计算和分析将蓝牙设备的定位信息在前端显示,控制指令也可通过服务器传给蓝牙网关的WiFi,WiFi传输给蓝牙,蓝牙传输给蓝牙设备实现控制。
(2)蓝牙Beacon的工作原理

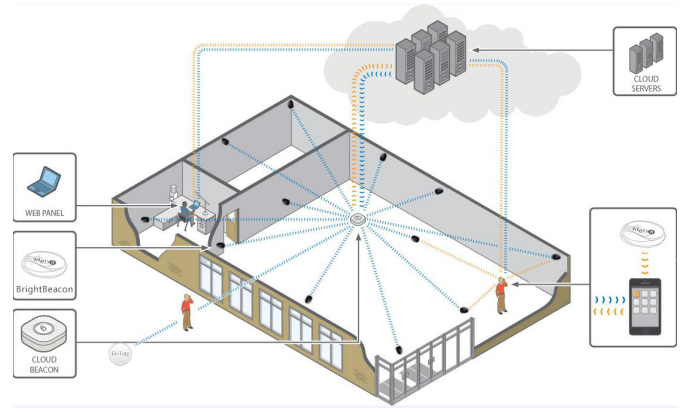

首先在需要定位的区域内铺设蓝牙Beacon信标,一般至少需要铺设3个蓝牙Beacon信标(因为定位算法要求至少知道三个点的RSSI值才能准确地计算定位);
第二,蓝牙Beacon信标会每隔一定的时间广播一个数据包到周围;
第三,当终端设备进入蓝牙Beacon的信号覆盖范围内,蓝牙主机在执行扫描动作时,会间隔地接收到蓝牙Beacon广播出来的数据包;
第四,在蓝牙主机接收到的广播包时,会显示该广播包来自于哪一个蓝牙Beacon从机的MAC地址和当前的接收发送信号强度指示值RSSI;
第五,RSSI值是确定蓝牙主机位置和蓝牙Beacon之间远近距离的依据;
最后,通过内置的定位算法,以及和地图引擎数据库的交互,就可以测算出蓝牙主机当前的具体位置。
4、应用
蓝牙网关最常用的功能就是进行反向定位。同时,还可以将蓝牙网关的扫描范围标记为安全区域,一旦Beacon设备离开安全范围,便能触发后台的安全报警,实现位置追踪的目的(这也是实现安全看护和物资管理的关键)。
蓝牙Beacon最常用的功能就是室内定位,将Beacon节点布在适当的位置,再配合APP应用,可以很方便地应用在室内导航、人流分析、物品跟踪等所有与人在室内流动相关的活动之中。
