BLE模块“桥接模式”和“直驱模式”的示意性解释,并归纳主要功能特点
发布日期:2018.01.26 浏览次数:242
为进一步简化低功耗蓝牙应用技术在各个行业产品中的移植和使用,TI无线领域战略合作伙伴昇润科技推出了HY-40R204P低功耗蓝牙4.2模块,并通过了蓝牙技术联盟BQB认证。相对WIFI和传统蓝牙等无线技术,蓝牙4.2模块有着能耗更低,连接迅速,通讯距离更远等优势。
HY-40R204P蓝牙模块支持在桥接(透传)模式和直驱两种模式下。在桥接模式下,开发者将带MCU控制的设备通过UART或SPI接入HY-40R204P蓝牙模块,即可跟移动设备进行双向通讯。而直驱模式下,开发者可以直接使用模块扩展简单外围,就能快速设计出方案甚至产品,以最低成本最高效地推出特有的个性化移动设备新外设。
图为对模块的“桥接模式”和“直驱模式”的一个示意性解释。红色箭头表示透传模组输出,蓝色箭头表示透传模组输入,绿色箭头表示双向传输。
从上图可以看出,在桥接模式下(透传模式),外部主控 MCU 可以通过模块的通用串口和移动设备进行双向通讯,用户也可以通过特定的串口 AT 指令,对某些通讯参数进行管理控制。用户数据的具体含义由上层应用程序自行定义。移动设备可以通过 APP 对模块进行写操作,写入的数据将通过串口发送给外部主控 MCU。模块收到来自外部主控 MCU 串口的数据包后,将自动转发给移动设备。此模式下的开发,用户必须外部主控 MCU 的代码设计,以及智能移动设备端 APP 代码设计。当然,此处手机端 APP 也可以是蓝牙主机模组。
在直驱模式下,用户对模块进行简单外围扩展,如 PWM,GPIO 等。APP 通过 BLE 协议直接对模块进行驱动,完成智能移动设备对模块的监管和控制。此模式下的软件开发,用户只须负责智能移动设备端 APP 代码设计。当然,此处手机端 APP 也可以是蓝牙主机模组。
昇润蓝牙4.2模块的强大不仅仅在于两种模式的应用,更是提供了诸多附加功能,其中包括丰富的AT指令,以及自定义或标准蓝牙服务,为应用提供了更可靠,更先进的智能控制。
模块部分AT指令
设置模组名称【AT+NAME=x】
扫描从机【AT+SCA=xxxx】
连接从机【AT+CON#n】
连接状态查询【AT+STATE=?】
已连接设备数量【AT+CNNT_NUM=? 】
断开所有连接【AT+DISA】
断开指定连接【AT+DIS=X】
从机 MAC 地址【AT+LISTX_MAC=?】
广播间隔寄存器【AT+ADV_INTERVAL=X】
连接间隔寄存器【AT+CON_INTERVAL=X】
软件复位【AT+SOFT_RST=1】
HY-40R204 模块主要功能特点归纳如下
·基于BLE 4.2协议,支持升级蓝牙5;
·支持主机模式,从机模式;
·支持OAD升级;
·支持单链接,多链接两种版本;
·串口数据包长度,单链接版本最多支持248Byte,多连接版本最多支持20Byte;
·高速双向透传转发,最快双向分别可达12KByte/s(单链接大包传输);
·默认 20ms 连接间隔,连接快速(之后用户可以自由调整);
·用户接口使用通用串口设计,全双工双向通讯,波特率范围9600bps~256000bps;
·同时支持桥接模式(串口透传),或者直接驱动模式(无需额外CPU);直驱模式支持SPI/UART接口;
·支持SPI/UART指令软件复位模块,获取MAC地址;
·支持SPI/UART指令调整蓝牙连接间隔,控制不同的转发速率;
·支持SPI/UART指令调整发射功率,修改广播间隔/连接超时时间/产品连接延迟个数,修改串口波特率,修改模块名,均会掉电保存;
·支持移动设备APP/SPI/UART修改模块名称,掉点保存,修改串口波特率,产品识别码,自定义广播内容,广播周期,均掉点保存;
·APP/SPI/UART均可操作所有IO外扩;
·支持连接状态,广播状态提示脚/普通IO灵活配置;
·多达24个双向可编程IO,外部中断引发输入检测,全低功耗运行;
·极低功耗的待机模式;
·支持命令/数据通讯自由切换;
·支持APP/UART/SPI自由切换,TX功率/RX增益,调节不同的传输灵敏度以实现应用距离调节;
·支持APP/UART/SPI自由开/关广播,实现真正的深度睡眠;
·支持全IO读取/电平输出;

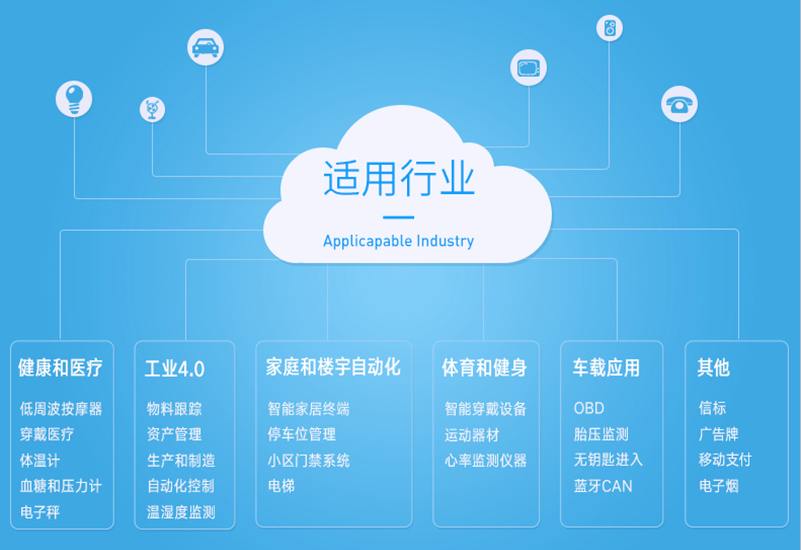

HY-40R204P蓝牙模块可以广泛地应用于各种行业设备中,如智能家居,汽车电子,仪器仪表,物流跟踪,健康医疗,运动计量,休闲玩具等。另外随着安卓/iOS智能设备对BLE技术的集成加速,低功耗蓝牙模块将迎来更广阔的应用前景。
