解答基于微信硬件平台的物联网架构

发布日期:2018.04.17     浏览次数:258

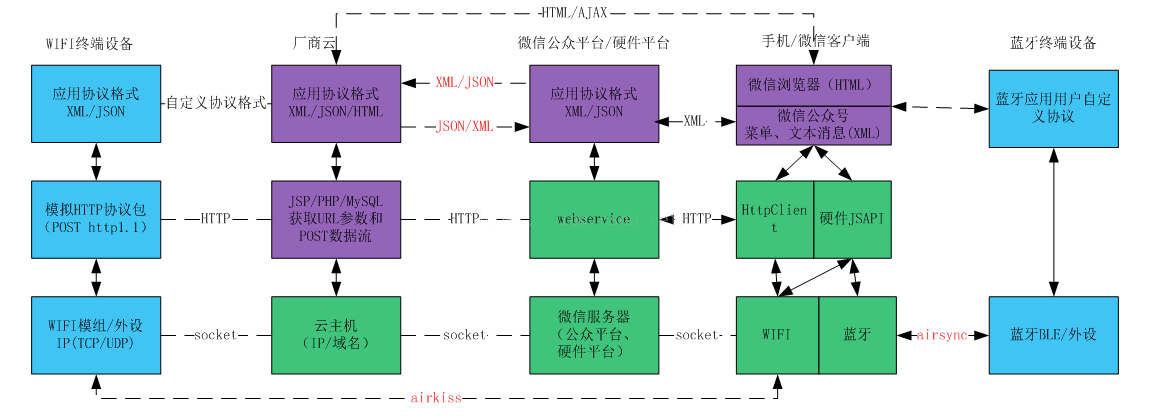

基于微信硬件平台的物联网架构图示

上图涵盖以下信息:

1. 基于微信硬件平台的物联网的架构组成,有微信公众平台/硬件平台、第三方厂商云后端、手机微信/公众号、微信硬件设备终端(Wifi和蓝牙BLE)。



2. 绿色代表腾讯向开发者和公众提供的基础平台和服务,并通过红色(airsync/airkiss)定义的硬件外设协议供硬件设备接入,红色(微信硬件平台接入协议,XML/JSON)供厂商云后端接入;蓝牙和紫色区域代表开发者所要完成的任务,其中蓝牙是嵌入式硬件设备终端的任务,紫色是第三方厂商云后端的任务。



3.物联网各个组成部分之间的通信协议标识。除了红色标识的协议是微信公众平台和硬件平台制定的协议必须遵循外,其他组成部分的协议都是自定义的协议。



4.Wifi模组的供应商提供的SDK一般都提供socket通信接口,而云后端一般会使用JSP/PHPweb编程技术,因此wifi设备需要模拟HTTP协议跟云终端通信。HTTP是一个标准的公共的通信协议,应用层需要在HTTP之上建立自定义的应用协议来完成设备的控制和交互,而应用协议可以是XML/JSON等等。当然,如果云后端使用底层的socket编程,则wifi设备终端可以不需要模拟http



5.蓝牙通过airsync协议接入微信,该协议规定了设备发现、绑定、登陆、初始化、接收用户指令、主动发送消息等过程。



6.Airkiss是通过JSAPI的方式让用户可以在微信上输入路由器的用户名和密码,然后告知没有按键输入和屏幕显示的wifi设备,让该设备能够连上路由器进入网络在线状态。除此之外,Airkiss跟之后用户和厂商、设备的交互完成没有关系。本质上,Airkiss只是一个配置上网功能,跟物联网的控制和交互无关。



7.Wifi设备接入微信硬件平台是远场控制,设备只要处于联网在线状态,那手机用户无论在哪里,只要能上网都可以对设备进行控制,典型的例子是在公司上班可以通过手机控制家里的智能插座上电;蓝牙设备接入微信硬件平台必须依赖于手机,是近场控制,典型的场景是手机控制家里的灯和空调等。



本文是从开发者的角度去分析整个微信硬件平台物联网,不去探讨物联网运营之类等领域。那么,从开发的角度,微信平台支持了什么?我的理解是:

微信硬件平台在物联网领域做的事情其实不多,只要仔细想想架构图中的这么多的紫色和蓝色都是留给开发者,而且都是要赤裸裸的编程。对于一般的设备商,他们想接入也是勉为其难啊。在这个体系架构中,微信硬件平台做的最重要的一件事情就是身份认证。
